 双柱万能力学试验机

双柱万能力学试验机

产品详情

1.1 功能总述

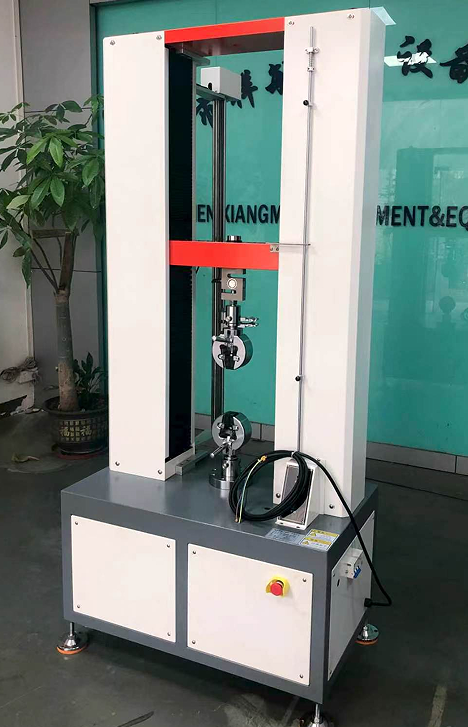

微机控制双柱万能力学试验机具有结构紧凑、简单易用等特点，可应用于最大载荷10吨的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。

主机采用高强度的方形立柱支撑，高精度直线导轨导向，具有很高的刚性和良好的线性运动特性。选配不同量程的载荷传感器可以为不同规格试样提供精准的测量数据。此外，丰富的夹具工装、变形测量等附件，几乎可以满足客户所有需求。

本机可选配或者定做不同要求的非标夹具，以满足不同的产品测试需求

1.2 相关标准

Ø GB/T 16491-2008《电子万能试验机》

Ø GB/T 2611-2007《试验机通用技术条件》

Ø JJG 475-2008 《电子万能试验机检定规程》

1.3 技术指标

最大负荷(N)	100KN
试验机级别	0.5级
试验力测量范围	0.4%-100%
力值测量精度	优于示值的±0.5%
位移测量精度	优于示值的±0.5%
位移分辨率	0.0001mm
试验力分辨力	1/500000
试验速度	0.005-500mm/min无极调速；
返回速度	返回速度 ≥600mm/min
试验控速精度	优于示值的±0.5%
变形测量范围	0.4%-100%
变形示值相对误差	设定值的±0.5%以内
变形测量精度	示值的±0.5%以内
变形分辨率	0.001mm
恒力/位移/变形测量范围	0.4%-100%
恒力/位移/变形测量精度	设定值≥10%FS,精度在设定值的±0.1%以内；速率≤10%FS，精度是设定值的±1%以内
力控速率调节范围	速率≤0.05%FS,精度为设置精度的±2%以内速率≥0.05%FS,精度为设置精度的±0.5%设置以内
变形速率调节范围	0.01-010%FS/S
变形速率控制精度	速率≤0.05%FS,精度为设置精度的±2%以内速率≥0.05%FS,精度为设置精度的±0.5%设置以内
位移速率控制精度	速率≤0.01mm/min,精度为设置精度的±1%以内速率≥0.01mm/min,精度为设置精度的±0.2%设置以内
试验安全装置	电子限位保护
试验台升降装置	无极调速试验结束后手动或自动以最高速度返回试验初始位置
超载保护	超过最大负荷10%，机台自动保护
夹具配置	弯曲夹具一套直径3mm 6mm，有效宽度满足550mm（纵向放置）满足三点四点静压测试要求
夹具配置2 标准机台夹具配置	标配拉伸夹具：楔形夹具一套（0-7mm夹持空间与7-14mm空间可选；标配0-7mm）；或者客户指定非标定做夹具（实际夹具配置以报价单备注为准)
夹具选配3	大小变形夹具、引伸计以及对应两种测试系统
动力系统	德普信伺服马达
操作系统	全电脑伺服控制
横梁拉伸/压缩行程（mm）	1000mm（根据夹具空间不同有效空间会有区别）
双柱试验宽度	470mm
额定电压	220V，50Hz
电机功率	400W
安全保护	力过载保护，位移机械限位，电压过载保护
重量(kg)	600kg左右

1.4 外形尺寸

机型

主机外形尺寸

A×B×C

最大有效

拉伸空间H

（请注意夹具配置不同，该参数有区别）

标准有效宽度

加宽机型

mm 长宽高820x650x1900

1000mm

470mm
